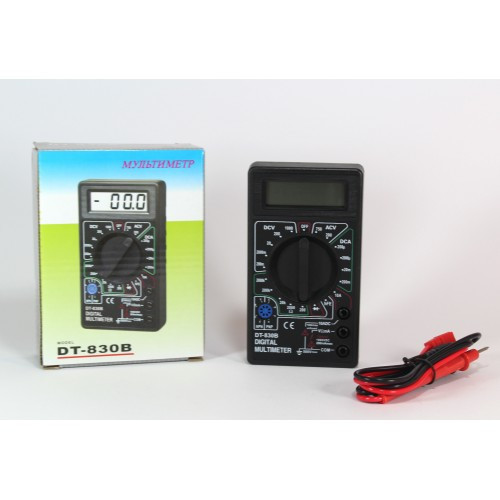

Мультиметр DT-830B

OFF/on -вимикач живлення приладу
DСV ― вимірювання напруги постійного струму(вольтметр)
ACV ― вимірювання напруги змінного струму(вольтметр)
hFe ― сектор включення вимірювання транзисторів .
1.5 v-9v ― перевірка елементів живлення.
DCA ― вимірювання постійного струму (амперметр).
10А ― сектор амперметра для вимірювання великих значень постійного струму (по інструкції вимірювання проводяться протягом кількох секунд).
Діод -сектор для перевірки діодів.
Ом -сектор вимірювання опору.

Сектор Діод.
Показує падіння напруги на переході, від 400 до 700 mv в прямому напрямку на справному діоді і нескінченність тобто одиниця зліва в зворотному напрямку.
На несправному, в обох напрямках:
1. Близьке до нуля ― значення пробою.
2. Близьке до нескінченності ― обрив.

Обережно!!!!!!!!!
1. Переконайтеся, що перемикач мультиметра встановлений в правильне положення. Вимірювана напруга має відповідати встановленим положенням перемикача.

2. Перед вимірюванням напруги на акумуляторної батареї мобільного телефону чи автомобіля,
на яких написано максимальна напруга 3 або 12 вольт, ставимо сміло сектор в положення "20" вольт.


3.Вимірювання Ампер в мультиметре DT-830B. Вимірювання проводяться з перестановкою дроти з другого гнізда в гніздо 10 А. В інструкції по приладу написано, що вимірювання струму виробляти кілька секунд.
